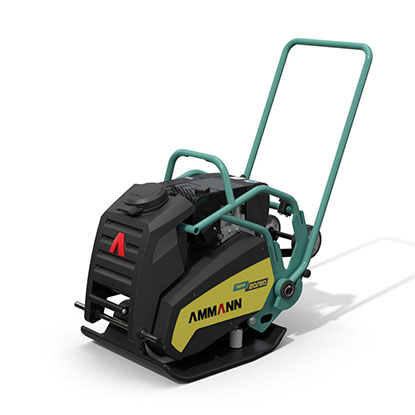

Rüttelplatte APF 20/50

Rüttelplatte APF 20/50

Kraftpaket
Die APF 20/50 ist die stärkste Rüttelplatte im neuen APF-Sortiment. Sie hat eine Arbeitsbreite von 500 mm und eine Fliehkraft von 18 kN. Die technisch ausgereifte Erregereinheit ist wartungsfrei. Dank des starken Vortriebs werden auch auf schwierigem Untergrund und an steilen Hängen hervorragende Verdichtungsergebnisse erzielt. Der Honda-Motor der APF 20/50 überzeugt durch seine Leistung von 3.7 kW (5 PS) und macht sie zur stärksten Maschine der neuen APF-Serie. In der Ausführung mit Hatz-Motor profitiert die APF 20/50 von den Vorteilen der anderen Ammann Rüttelplatten mit Dieselmotor – also dem günstigen Betanken auf der Baustelle. Der Dieselmotor hat eine Leistung von 3.2 kW (4.3 PS) und überzeugt auch in höheren Lagen mit voller Kraft.

Einsatzbereiche
  • Verdichtung enger Bereiche
  • Ausbesserungsarbeiten im Asphaltbau
  • Leichte bis mittelschwere Ausbesserungsarbeiten
  • Rohrverlegung und Grabenbau
  • Landschafts- und Gartenbau
  • Erdarbeiten

Beschreibung

Ein KRAFTPAKET mit Benzin oder Dieselantrieb
Das Model APF 20/50 ist sowohl als Benzin-, wie auch als Dieselversion erhältlich.
Der Honda-Motor der APF 20/50 überzeugt durch seine Leistung von 3.7 kW (5 PS) und ist damit die leistungsstärkste Maschine der neuen APF-Serie.

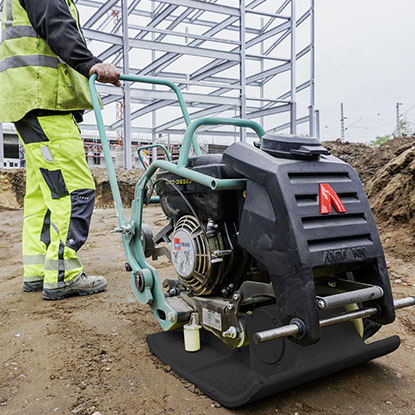

Mit Hatz-Motor profitiert die APF 20/50 von allen Vorteilen der anderen Ammann Rüttelplatten mit Dieselmotor – also bequemes Betanken auf der Baustelle. Der Dieselmotor hat eine Leistung von 3.2 kW (4.3 PS) und überzeugt auch in höheren Lagen mit voller Kraft.

Die Maschine hat eine Arbeitsbreite von 500 mm und bietet eine Fliehkraft von 18 kN. Die technisch ausgereifte Erregereinheit ist komplett wartungsfrei. Dank der grossen Zugkraft werden auch auf schwierigem Untergrund und an steilen Hängen hervorragende Verdichtungsergebnisse erzielt.

Viele nützliche Optionen machen die Maschine vielseitig verwendbar. Dank der optional erhältlichen Vulkollanplatte, die ohne Werkzeug montiert wird, eignet sich das Gerät auch für das Einrütteln von Pflastersteinen. Für die Arbeit auf Schwarzdecken ist eine Berieselungsanlage verfügbar.
Rüttelplatten von Ammann haben die niedrigsten Werte für Hand-Arm-Vibrationen (HAV). Die HAV- Werte liegen deutlich unter dem zur Zeit gültigen Grenzwert von 2,5 m/sec² und sind zukunftsweisend für Maschinen dieser Grössenklasse.

Zusätzliche Information

Gewichte & Abmessungen

Honda Hatz
Betriebsgewichte Grundgerät 88 kg 106 kg
A Länge Grundplatte 346 mm 352 mm
B Machinenlänge 1032 mm 1164 mm
C Maschinenhöhe 529 mm 673 mm
D Höhe Steuerbügel (Arbeit) 1015 mm 1015 mm
E Höhe Steuerbügel (Transfer) 860 mm 738 mm
F Machine width 500 mm 500 mm

Motor

Honda Hatz
Motor Honda GX 160 Hatz 1B20
Kraftstoff Benzin Diesel
Leistung 3.7 kW (5 PS)/3.2 kW (4.3 PS)
Drehzahl 3250/3250

Verdichtungsleistung

Max. Vibrationsfrequenz 90 Hz 90 Hz
Max. Zentrifugalkraft 20 kN 20 kN
Max. Flächenleistung bis zu 1020 m²/h bis zu 870 m²/h
Spez. Auflagendruck 8.1 N/cm² 9.0 N/cm²

Verschiedenes

HAV an Deichsel 3.1 m/s² <2.5 m/s²
Arbeitsgeschwindigkeit 0–27 m/min 0–27 m/min
Max. Steigfähigkeit 30% 30%
Max. Schräglage 20° 20°
